Sistemi di aspirazione e filtrazione per cabine di taglio laser e verniciatura dell’alluminio
Progetto Sanu Vent – Contea di Hunedoara
Beneficiario: Produttore di sistemi di illuminazione
🔹 Descrizione generale
Per questo beneficiario nella contea di Hunedoara, Sanu Vent ha progettato e implementato due sistemi di cattura e filtrazione dedicati, adattati a processi tecnologici diversi ma essenziali nel flusso di produzione: il taglio laser CNC dell’alluminio e i processi di verniciatura.
Le soluzioni tecniche sono state dimensionate per garantire un’efficiente cattura di polveri, fumi e particelle fini generate durante i processi produttivi, al fine di mantenere un ambiente di lavoro sicuro e pulito, conforme ai requisiti di tutela del lavoro e dell’ambiente.

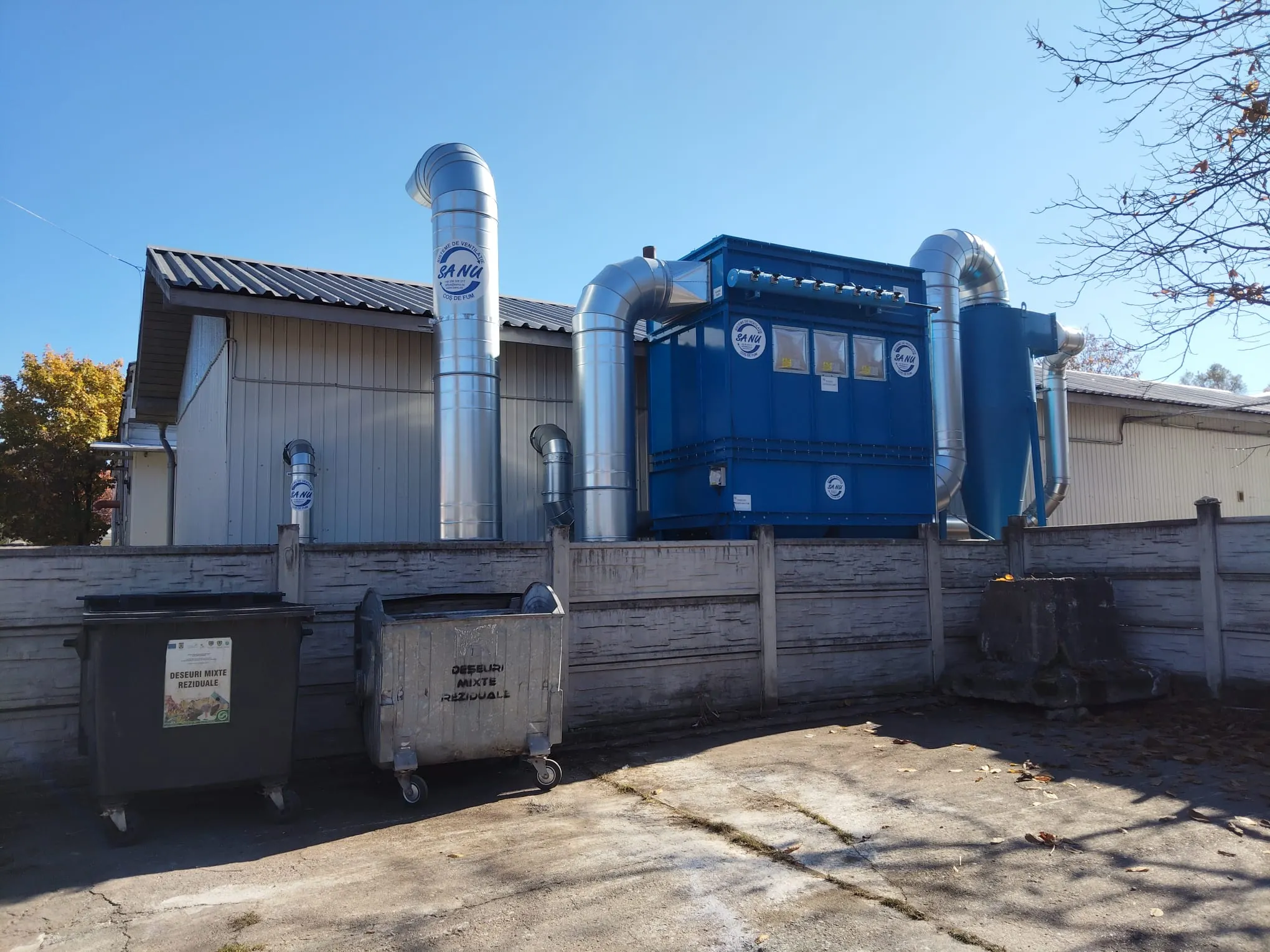

1️⃣ Sistema di cattura e filtraggio per i processi di taglio laser dell’alluminio
Per il flusso di tecnologia di taglio laser CNC, Sanu Vent ha progettato e installato un sistema di aspirazione e filtrazione avanzato, dimensionato per gestire in modo efficiente le polveri di alluminio in sospensione e le emissioni di fumo derivanti dal processo di taglio.
🔹 Componenti principali dell’impianto
Tubi in acciaio zincato
La rete di tubi è realizzata in acciaio zincato ed è stata ottimizzata idraulicamente per mantenere i corretti parametri di trasporto dell’aria carica di particelle. La configurazione del percorso è stata progettata per ridurre al minimo il rischio di depositi e garantire un’estrazione efficiente direttamente alla fonte.
Unità di filtrazione a cartuccia autopulente Pulse-Jet
Il sistema di filtrazione è dotato di filtri a cartuccia e di un meccanismo automatico pneumatico autopulente Pulse-Jet. Questo meccanismo consente la rigenerazione periodica degli elementi filtranti tramite impulsi controllati di aria compressa, mantenendo una caduta di pressione costante e contribuendo a prolungare la durata dei filtri.
Gestione controllata dei residui
Per uno scarico sicuro delle polveri raccolte, l’impianto include una saracinesca di dosaggio che consente uno scarico controllato dei residui. Questa soluzione riduce al minimo il rischio di reimmissione delle particelle nel flusso d’aria e favorisce il funzionamento stabile dell’intero impianto.
Ventilatore centrifugo ad alta efficienza
L’unità di ventilazione è stata calcolata per fornire la portata e la velocità di trasporto necessarie per una cattura efficiente della sorgente. Il ventilatore centrifugo utilizzato offre un funzionamento affidabile, una buona efficienza e un adattamento ai requisiti specifici del processo di taglio laser.
🔹 Vantaggi del sistema
Implementando questa installazione, il beneficiario ottiene un’efficiente estrazione di nox e polveri generate durante il flusso di alluminio, contribuendo a proteggere gli operatori, a mantenere pulita l’area di lavoro e a ridurre l’impatto sulle attrezzature e sul processo tecnologico.

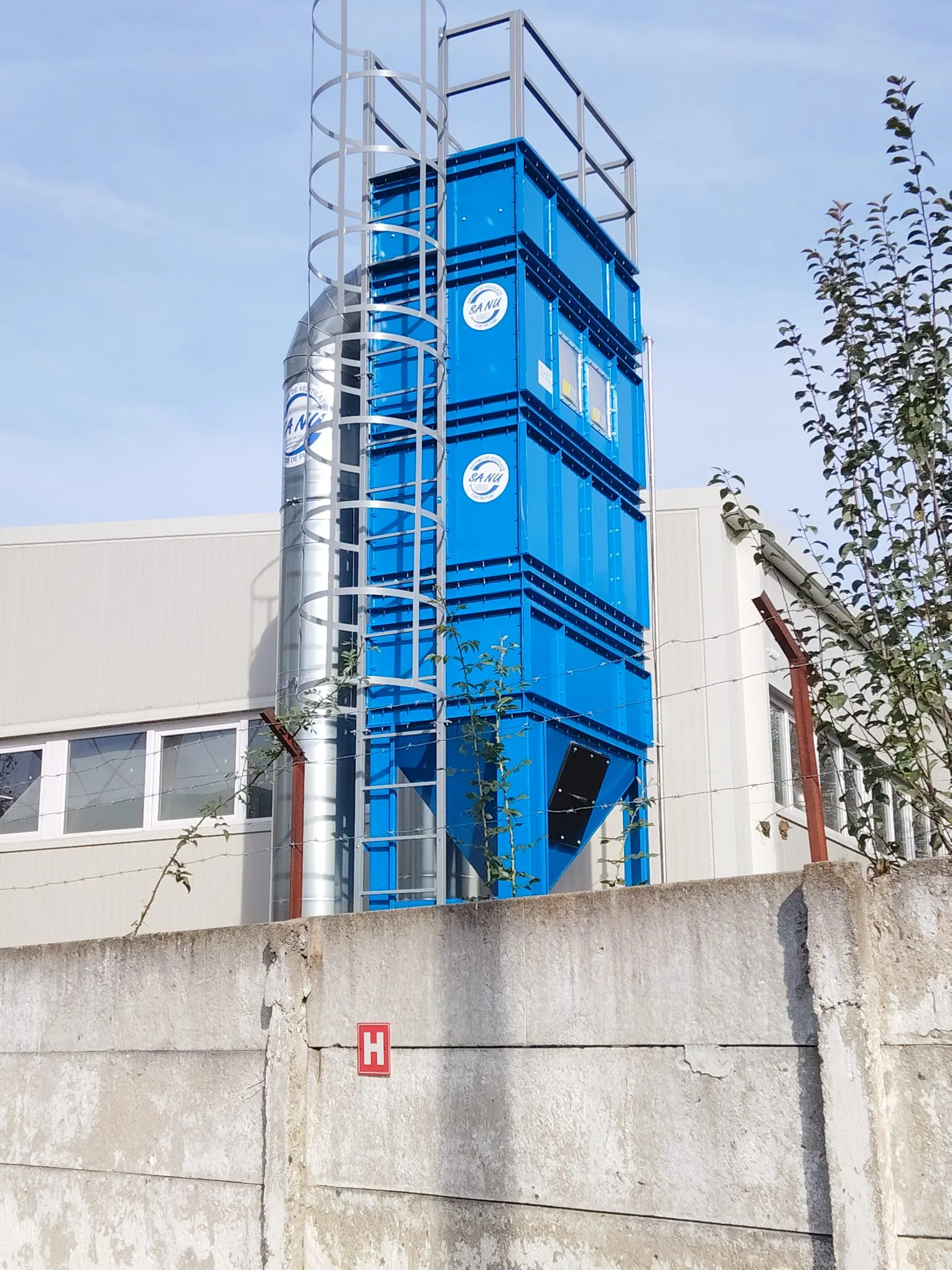

2️⃣ Sistema di cattura e filtrazione delle polveri provenienti dai processi di verniciatura
Per gestire l’eccesso di vernice e le particelle che ne derivano nelle cabine di verniciatura, Sanu Vent ha progettato e installato un’unità di filtrazione in grado di gestire flussi d’aria elevati e alte concentrazioni di polvere, garantendo un regime di lavoro sicuro ed efficiente.
🔹 Componenti principali dell’impianto
Ciclone centrifugo Ciclone centrifugo Pre-pulizia
Nel primo stadio, l’aria carica di particelle viene indirizzata in un ciclone, che esegue una separazione primaria delle particelle grossolane grazie alla forza centrifuga. Questa fase riduce il carico dei filtri fini, protegge il sistema di filtrazione principale e riduce la frequenza degli interventi di manutenzione.
Unità filtrante a cartuccia e autopulizia pneumatica
Dopo la pre-separazione, l’aria pre-pulita passa attraverso un’unità filtrante a cartuccia progettata per trattenere le micro-particelle. Il sistema è dotato della tecnologia di autopulizia pneumatica Pulse-Jet, che utilizza getti di aria compressa in controcorrente per mantenere la permeabilità degli elementi filtranti senza interrompere il processo di produzione.
Tubo in lamiera zincata
La rete di trasporto dell’aria è costituita da tubi in lamiera zincata, sigillati e dimensionati per mantenere la velocità di trasporto critica. Questo è fondamentale per evitare la sedimentazione delle polveri lungo il percorso e per mantenere l’efficienza dell’impianto in funzionamento continuo.
Unità ventilatore centrifugo
Il ventilatore centrifugo dinamicamente bilanciato è dimensionato per fornire la pressione statica necessaria all’intero gruppo filtrante. Contribuisce alla stabilità del flusso d’aria e al funzionamento regolare del sistema in condizioni di carico elevato.
🔹 Vantaggi del sistema
Con questa soluzione, il cliente può controllare efficacemente le polveri e il particolato provenienti dai processi di verniciatura, riducendo al minimo i depositi nell’area di lavoro, proteggendo le attrezzature e contribuendo a mantenere condizioni di produzione ottimali.
Risultati del progetto
Grazie all’implementazione di questi due sistemi complementari, Sanu Vent ha fornito al beneficiario della Contea di Hunedoara una soluzione tecnica integrata per la cattura e la filtrazione dei gas nocivi e delle polveri generate in due importanti fasi di produzione: il taglio laser dell’alluminio e la verniciatura.
Il risultato è un ambiente di lavoro più sicuro, un funzionamento più pulito degli impianti tecnologici e un’efficiente gestione dei processi industriali, con particolare attenzione all’affidabilità, alle prestazioni e all’ottimizzazione della manutenzione.
