Instalație de evacuare a căldurii pentru utilajele de tăiere a materialelor textile

Proiect SANU VENT – Timișoara, județul Timiș
Aplicație: Fabrică de producție a încălțăminte

Descriere generală

Pentru o fabrică de producție a încălțămintei din Timișoara, SANU VENT a proiectat și realizat o instalație destinată captării și evacuării căldurii generate de utilajele utilizate pentru tăierea pielii și a materialelor textile.

În timpul funcționării, aceste echipamente degajă o cantitate importantă de căldură în hala de producție, contribuind la creșterea temperaturii și la reducerea confortului operatorilor, în special în sezonul cald.

Soluția implementată permite captarea aerului cald direct din zona utilajelor și evacuarea acestuia în exterior, contribuind la menținerea unui climat interior mai bine controlat și la îmbunătățirea condițiilor de lucru.

Componentele principale ale instalației

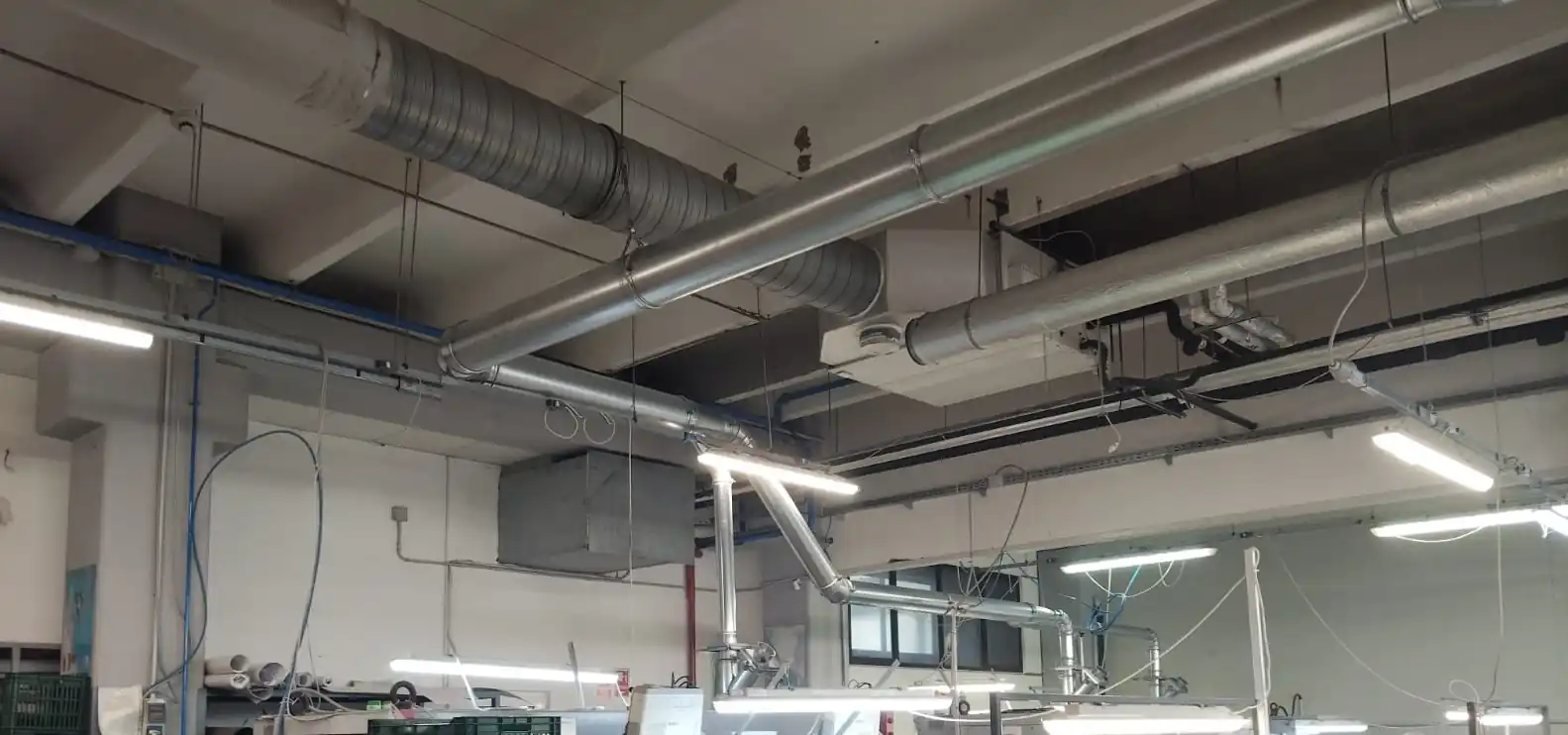

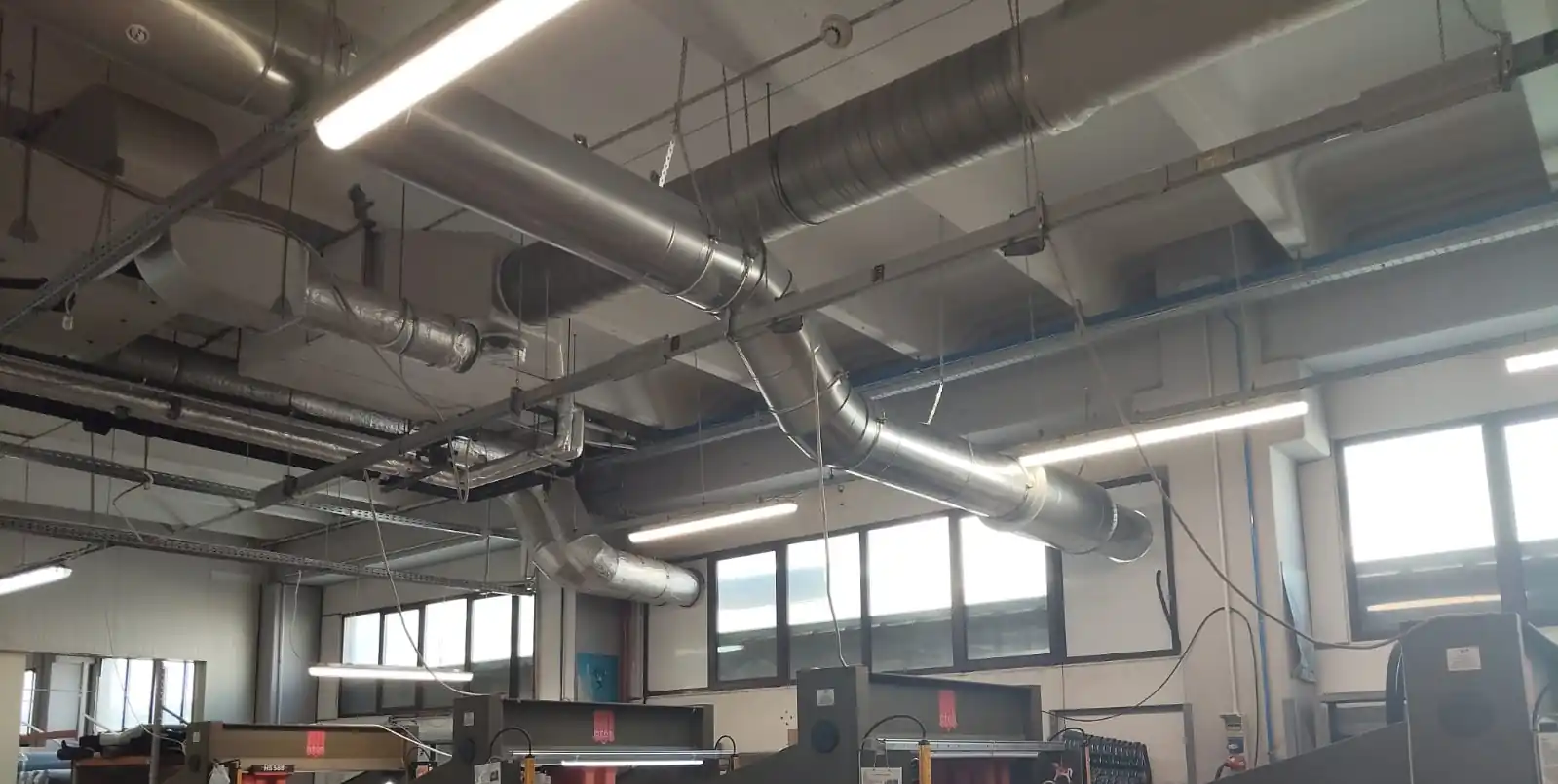

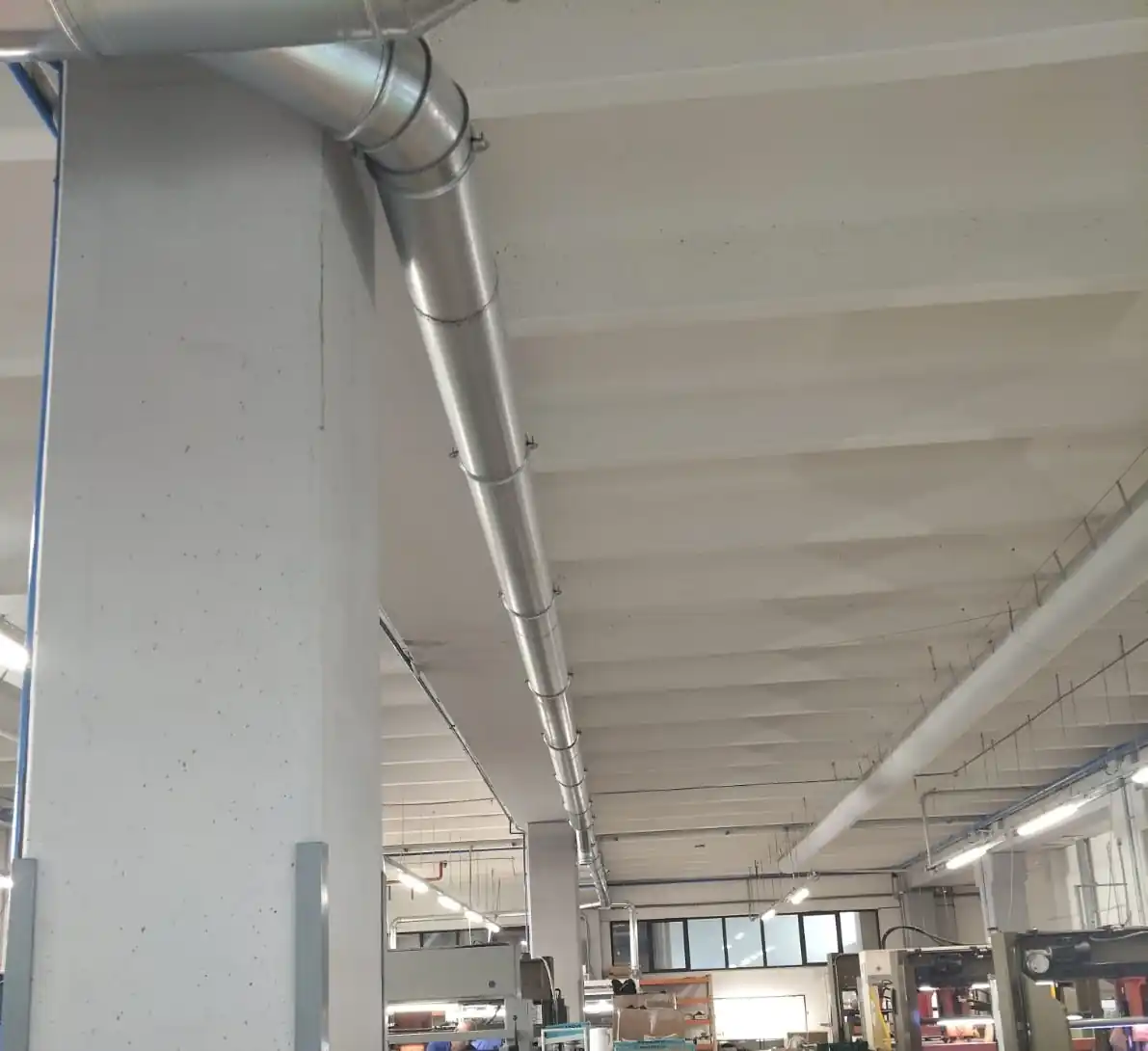

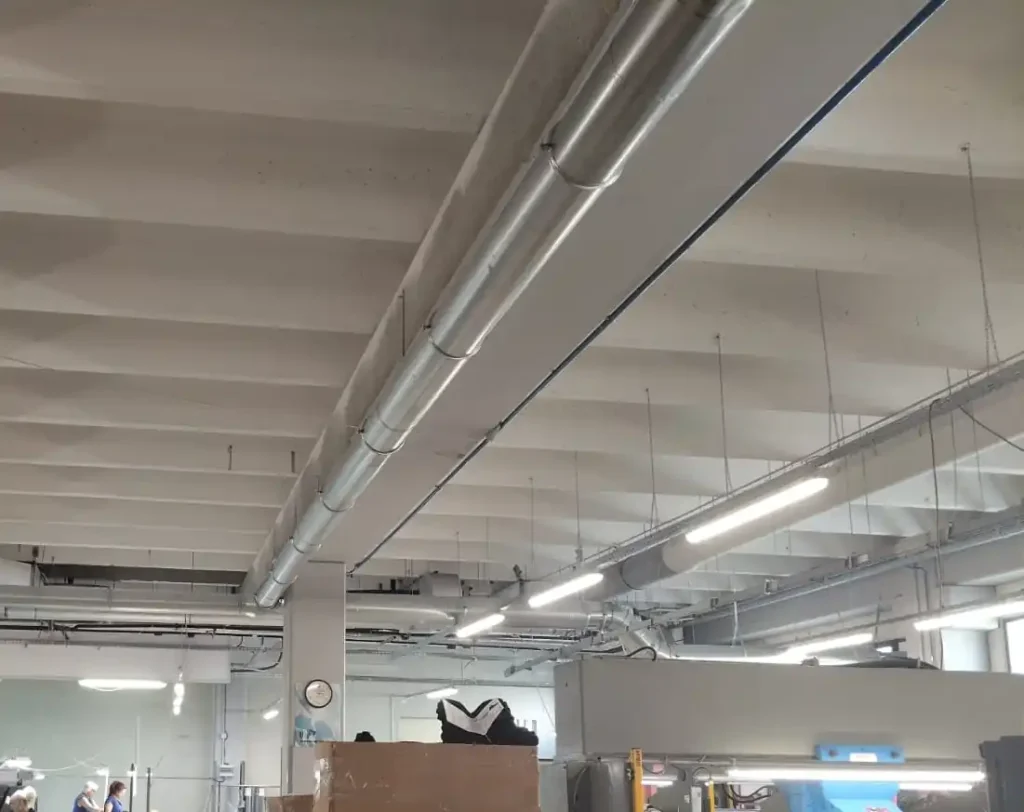

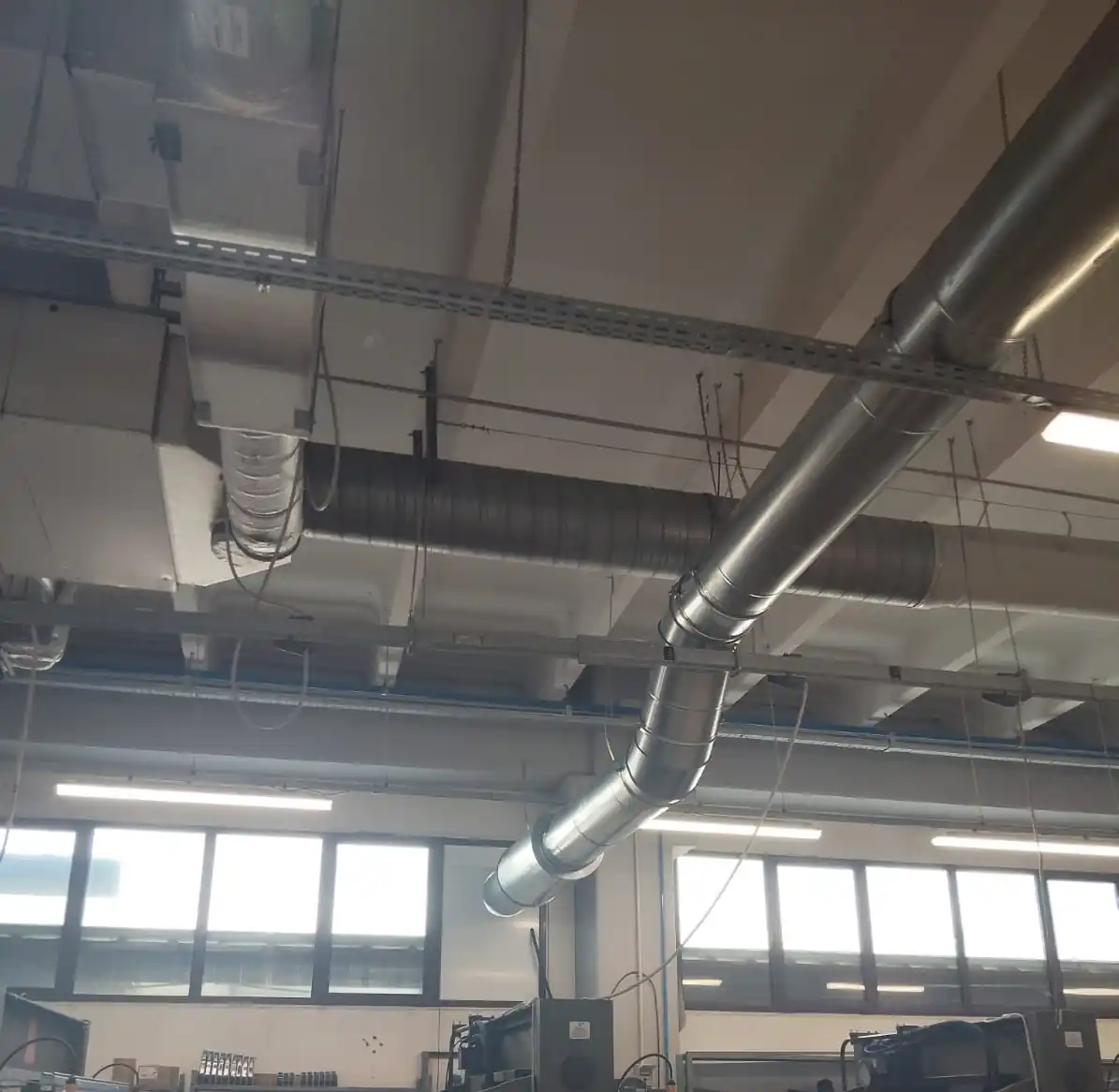

1️⃣ Rețea de tubulatură din tablă zincată

Instalația este alcătuită dintr-o rețea de tubulatură realizată din tablă zincată, dimensionată pentru preluarea și transportul aerului cald degajat de utilajele de tăiere.

Traseul tubulaturii a fost configurat pentru a asigura o evacuare eficientă, cu pierderi reduse de presiune și o distribuție uniformă a fluxului de aer.

Utilizarea tablei zincate oferă rezistență mecanică, durabilitate și protecție împotriva coroziunii, fiind potrivită pentru exploatarea în medii industriale.

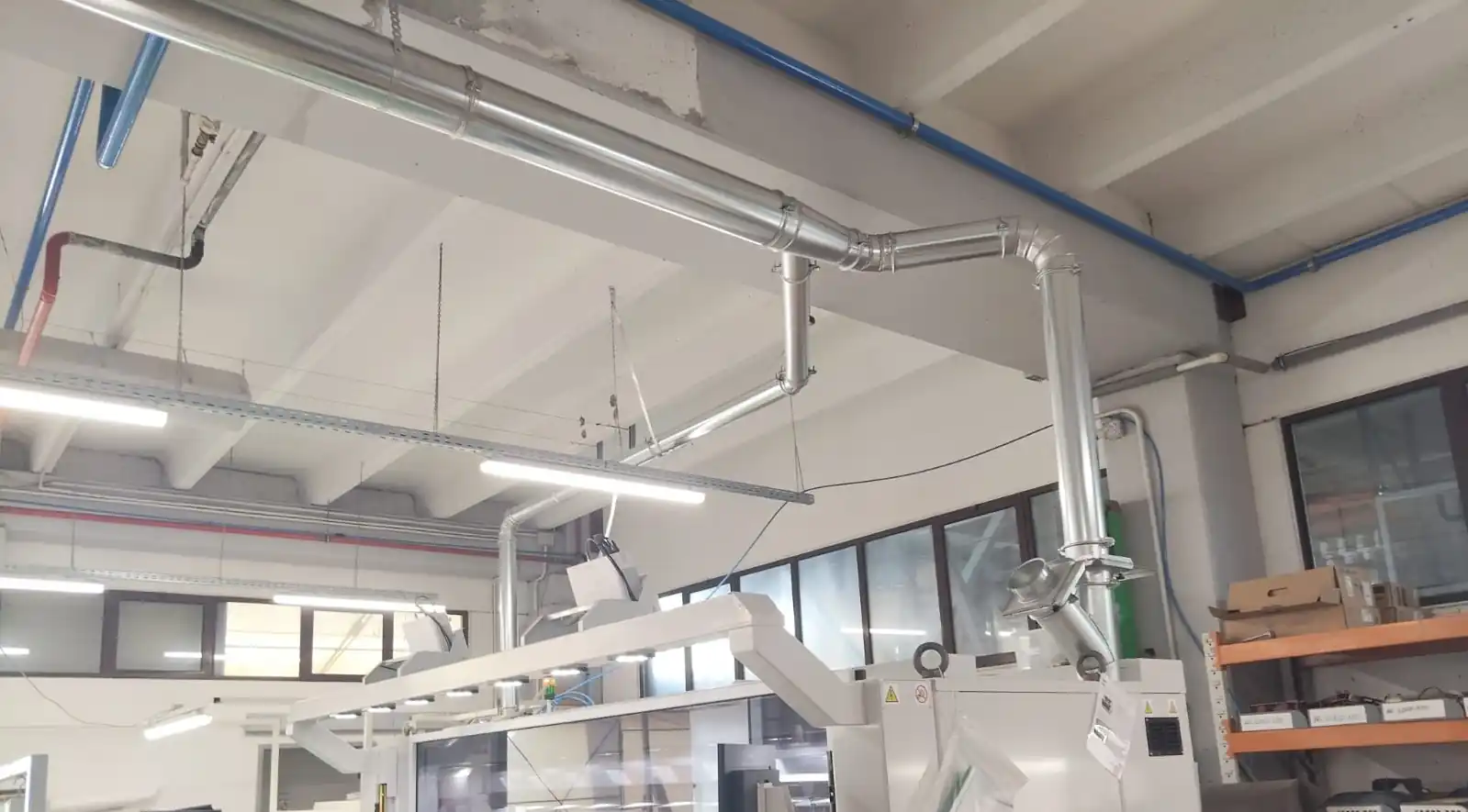

2️⃣ Racorduri individuale pentru utilajele de tăiere

Fiecare utilaj este conectat la rețeaua principală printr-un racord dedicat, care permite captarea căldurii cât mai aproape de sursa de generare.

Prin această configurație, aerul cald este preluat înainte de a se dispersa în hala de producție, crescând eficiența generală a instalației și reducând acumularea de căldură în zona operatorilor.

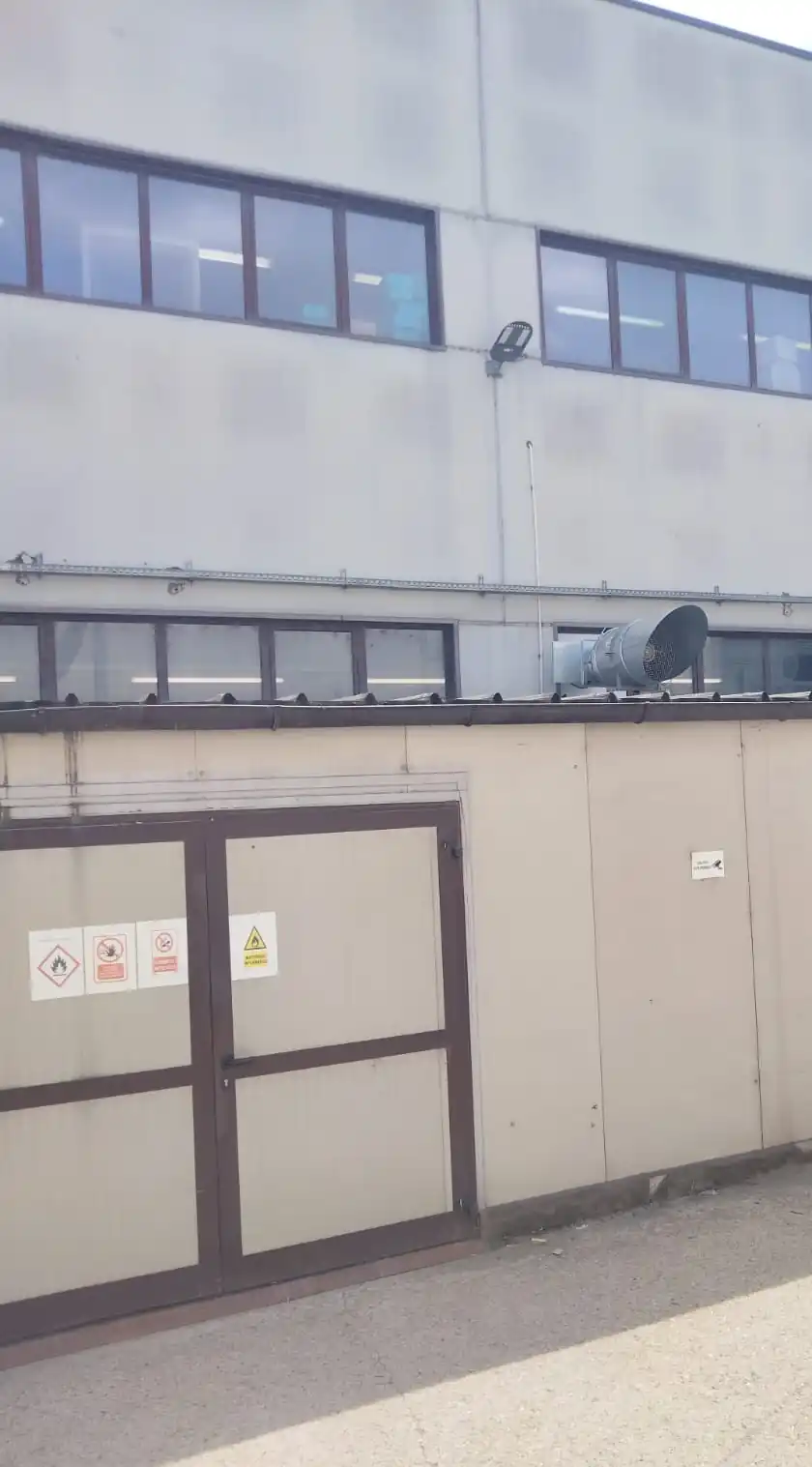

3️⃣ Ventilator axial de 3 kW

Evacuarea aerului cald este asigurată de un ventilator axial cu puterea de 3 kW.

Ventilatorul a fost selectat pentru a asigura debitul necesar transportului aerului prin rețeaua de tubulatură și evacuării acestuia în exteriorul clădirii.

Soluția cu ventilator axial este adecvată aplicațiilor care necesită deplasarea unor volume importante de aer la presiuni moderate, oferind un raport eficient între performanță și consumul de energie.

4️⃣ Sistem de bypass pentru funcționarea sezonieră

Fiecare racord conectat la utilaj este prevăzut cu un sistem de bypass, care permite redirecționarea controlată a aerului cald.

În sezonul cald, aerul este evacuat în exterior pentru reducerea temperaturii din hala de producție.

În sezonul rece, sistemul de bypass permite redirecționarea căldurii în interiorul halei, astfel încât energia termică generată de utilaje să poată fi valorificată pentru încălzirea spațiului.

Această soluție oferă flexibilitate în exploatare și contribuie la reducerea consumului energetic în perioada de iarnă.

Scopul și beneficiile instalației

Prin implementarea sistemului de captare și evacuare a căldurii, beneficiarul obține un control mai bun al temperaturii din zona de producție și condiții mai bune pentru personalul care operează utilajele.

Instalația contribuie la:

• reducerea temperaturii din hala de producție în sezonul cald;
• îmbunătățirea confortului termic al operatorilor;
• captarea aerului cald direct de la sursă;
• limitarea acumulării de căldură în apropierea utilajelor;
• reutilizarea energiei termice în sezonul rece;
• reducerea necesarului de încălzire pe timpul iernii;
• optimizarea consumului de energie;
• exploatarea flexibilă a instalației pe tot parcursul anului.

Rezultatul proiectului

Prin această lucrare, SANU VENT a livrat o soluție eficientă și adaptabilă pentru gestionarea căldurii generate de utilajele de tăiere a pielii și a materialelor textile.

Rețeaua de tubulatură din tablă zincată, ventilatorul axial de 3 kW și sistemele individuale de bypass formează un ansamblu capabil să funcționeze diferit în funcție de sezon.

Rezultatul este un climat mai bine controlat în hala de producție, un nivel mai ridicat de confort pentru personal și o utilizare mai eficientă a energiei termice generate în procesul tehnologic.

---
