Instalație de ventilație pentru zona de imprimare și testare a pieselor electronice
Proiect SANU VENT – Timișoara, județul Timiș
Aplicație: Fabrică de producție a componentelor electronice
Descriere generală
Pentru o fabrică de producție a componentelor electronice din Timișoara, SANU VENT a proiectat și realizat o instalație completă de ventilație destinată zonei de imprimare și testare a pieselor electronice.
Soluția a fost concepută pentru evacuarea eficientă a aerului contaminat rezultat în timpul proceselor tehnologice și pentru introducerea controlată a aerului proaspăt în spațiul de lucru.
Prin echilibrarea debitului evacuat cu un aport corespunzător de aer, instalația contribuie la menținerea unor condiții stabile în zona de producție, la protejarea personalului și la buna desfășurare a proceselor de imprimare și testare.
Configurația generală a sistemului
Instalația este alcătuită din două sisteme independente, care funcționează complementar:
- o instalație pentru aspirarea și filtrarea aerului contaminat;
- o instalație pentru introducerea aerului proaspăt și compensarea debitului evacuat.
Această configurație permite controlul circulației aerului și menținerea unui echilibru corespunzător în spațiul de producție.
1️⃣ Instalația de aspirație și filtrare
Rețea de tubulatură din tablă zincată
Instalația de aspirație include o rețea de tubulatură realizată din tablă zincată, proiectată pentru transportul aerului contaminat către unitatea de filtrare amplasată la exterior.
Tubulatura a fost configurată pentru a deservi direct punctele în care sunt generați vaporii și contaminanții, reducând dispersia acestora în zona de lucru.
Racord de aspirație conectat direct la imprimantă
Unul dintre punctele de captare este reprezentat de un racord conectat direct la echipamentul de imprimare.
Prin această soluție, aerul contaminat este preluat cât mai aproape de sursa de generare, înainte ca acesta să se disperseze în spațiul de producție.
Captarea directă contribuie la creșterea eficienței instalației și la protejarea operatorilor aflați în apropierea echipamentului.

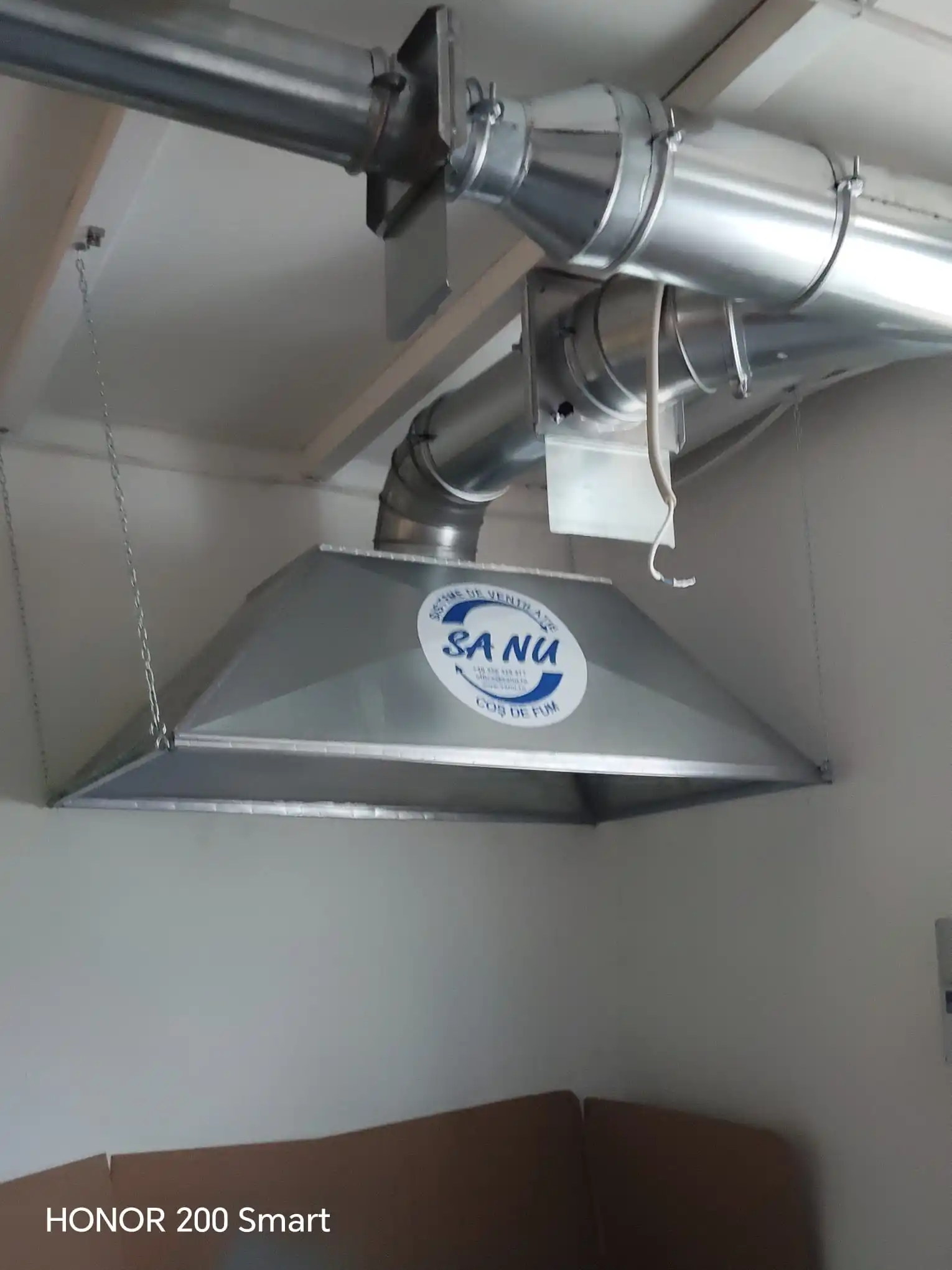

Hotă amplasată deasupra mesei de testare
În zona de testare a componentelor electronice a fost instalată o hotă de captare, amplasată deasupra mesei de lucru.
Hota permite preluarea aerului contaminat și a vaporilor generați în timpul operațiunilor de testare, direcționându-i către rețeaua de exhaustare.
Poziționarea acesteia contribuie la limitarea acumulării de contaminanți în zona respiratorie a operatorilor.

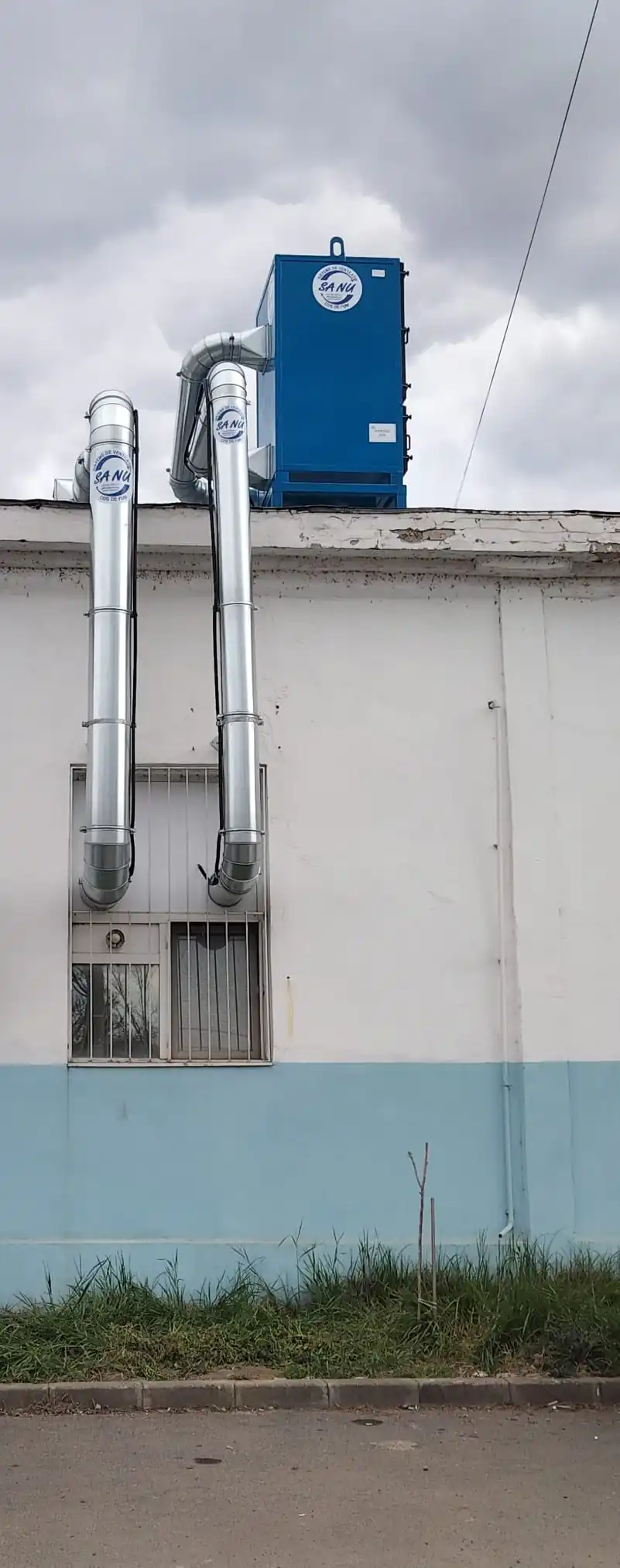

Filtru cu cărbune activ
Pe acoperișul halei, instalația este prevăzută cu o unitate de filtrare cu cărbune activ, montată pe o structură metalică.
Filtrul este echipat cu patru cartușe filtrante, destinate reținerii compușilor și vaporilor transportați de fluxul de aer evacuat.
Cărbunele activ captează contaminanții prin adsorbție, contribuind la reducerea concentrației acestora înainte de evacuarea aerului în exterior.
Ventilator de aspirație de 4 kW
Circulația aerului în instalația de exhaustare este asigurată de un ventilator cu puterea instalată de 4 kW.
Ventilatorul a fost dimensionat pentru a compensa pierderile de presiune din tubulatură și din unitatea de filtrare, menținând o aspirație constantă în cele două puncte de captare.
2️⃣ Instalația de introducere a aerului proaspăt
Tubulatură din tablă zincată
Sistemul de introducere a aerului este realizat dintr-o rețea separată de tubulatură din tablă zincată.
Aceasta transportă aerul filtrat din exterior către zona de imprimare și testare, compensând debitul evacuat de instalația de aspirație.
Opt grile de refulare
Distribuția aerului proaspăt în spațiul de producție este realizată prin intermediul a opt grile de refulare amplasate la nivelul tavanului.
Poziționarea și numărul grilelor permit distribuirea uniformă a aerului și reduc apariția curenților locali puternici în zona operatorilor.
Prin această soluție, aerul introdus este repartizat controlat pe întreaga suprafață deservită de instalație.
Filtru pentru aerul introdus
Aerul preluat din exterior trece printr-un filtru dedicat înainte de a fi introdus în hala de producție.
Această etapă contribuie la menținerea calității aerului și la protejarea spațiului tehnologic împotriva impurităților provenite din exterior.
Ventilator axial de 1,1 kW
Introducerea și vehicularea aerului proaspăt sunt asigurate de un ventilator axial cu puterea de 1,1 kW, instalat pe acoperișul halei.
Ventilatorul este dimensionat pentru a furniza debitul necesar compensării aerului evacuat și pentru a menține o circulație echilibrată în spațiul de lucru.
Scopul și beneficiile instalației
Prin implementarea celor două sisteme complementare, beneficiarul obține o gestionare mai eficientă a aerului din zona de imprimare și testare.
Instalația contribuie la:
- captarea aerului contaminat direct de la echipamentul de imprimare;
- evacuarea vaporilor generați în zona mesei de testare;
- filtrarea aerului printr-o unitate cu cărbune activ;
- introducerea controlată a aerului proaspăt;
- compensarea debitului evacuat;
- distribuția uniformă a aerului prin opt grile de refulare;
- îmbunătățirea calității aerului din spațiul de producție;
- protejarea operatorilor;
- menținerea condițiilor necesare proceselor tehnologice.
Rezultatul proiectului
Prin această lucrare, SANU VENT a livrat o instalație completă de ventilație, alcătuită dintr-un sistem de aspirație și filtrare și un sistem separat pentru introducerea aerului proaspăt.
Racordul de captare conectat direct la imprimantă, hota amplasată deasupra mesei de testare, filtrul cu patru cartușe cu cărbune activ, ventilatorul de aspirație de 4 kW și sistemul de introducere cu opt grile și ventilator axial de 1,1 kW formează un ansamblu adaptat cerințelor specifice procesului de producție.
Rezultatul este un mediu de lucru mai sigur, o calitate mai bună a aerului și o desfășurare mai stabilă a proceselor de imprimare și testare a componentelor electronice.
